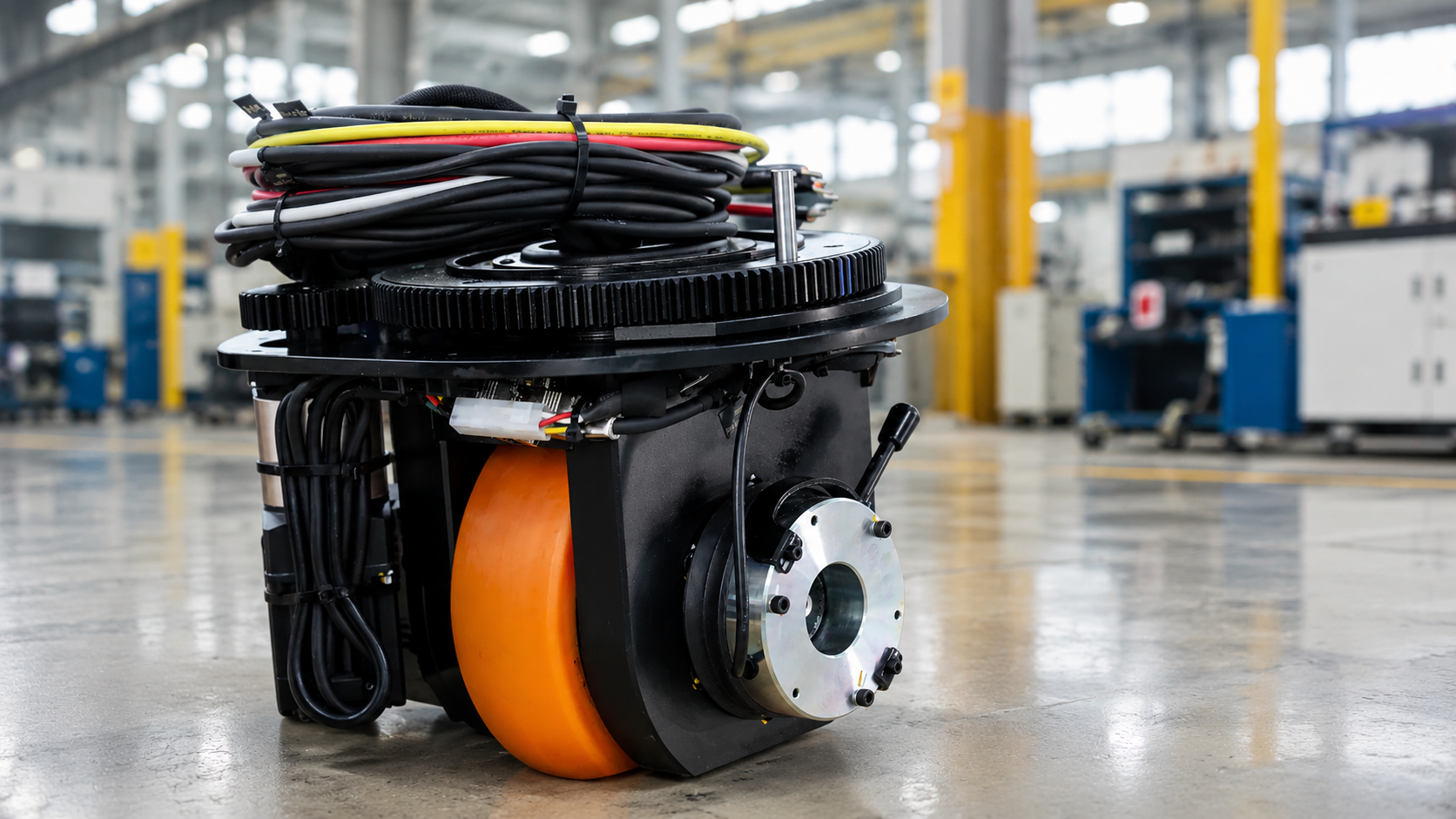

El volante AGV es una unidad de movimiento clave en el chasis de un AGV/AMR. Soporta el movimiento hacia adelante y hacia atrás, la dirección, el transporte de carga, la retroalimentación de posición, la respuesta de control, el diseño de la instalación y el mantenimiento a largo plazo.
En muchos proyectos AGV, un volante puede parecer una combinación simple de una rueda, un motor y una caja de engranajes. Pero durante las pruebas de prototipos o el funcionamiento real en el sitio, pueden aparecer problemas como el deslizamiento, la dirección inestable, el par insuficiente, el espacio de instalación limitado, el retraso del control o el desgaste rápido de las ruedas.
Comprender la estructura y el principio de funcionamiento de un volante AGV no es solo saber cómo funciona el producto. También ayuda a los ingenieros a juzgar si el módulo seleccionado realmente coincide con la estructura del vehículo, la condición de la carga útil, el entorno del piso y el sistema de control.
Estructura Básica De Un Módulo De Volante AGV
Un módulo de volante AGV generalmente incluye dos partes principales: la unidad de accionamiento de desplazamiento y la unidad de dirección.
La unidad de accionamiento de desplazamiento proporciona fuerza de tracción para el movimiento hacia adelante y hacia atrás. Suele incluir un motor de desplazamiento, una caja de engranajes, una rueda recubierta de goma, un freno y una unidad de retroalimentación.
La unidad de dirección controla la dirección de la rueda. Suele incluir un motor de dirección, una caja de engranajes de dirección, un engranaje de dirección, una estructura giratoria, un codificador o una unidad de retroalimentación, y un mecanismo de protección de límite.
Aunque la estructura básica puede parecer similar, los diferentes modelos pueden variar en el diseño de los orificios de montaje, la altura de instalación, el diámetro de la rueda, la relación de transmisión, las especificaciones del motor, el tipo de codificador y la interfaz de comunicación. Por esta razón, el volante debe revisarse junto con el diseño real del chasis del AGV.
Cómo Funcionan Juntos La Propulsión Y La Dirección
El motor de desplazamiento genera par a través de la caja de engranajes, y la rueda recubierta de goma transfiere esta fuerza al piso. Esto permite que el AGV avance, retroceda y controle la velocidad de desplazamiento.
En aplicaciones reales, la unidad de accionamiento de desplazamiento debe coincidir con el peso del vehículo, la carga útil, la aceleración, el requisito de pendiente, la fricción del piso y la frecuencia de operación. Si el margen de par no es suficiente, el AGV puede deslizarse, vibrar o responder lentamente durante el arranque, el giro, el frenado o el ascenso.
La unidad de dirección cambia el ángulo de la rueda según las órdenes del sistema de control. A través del motor de dirección, la caja de engranajes y la transmisión de engranajes, el módulo gira a la dirección requerida. Para AGV con doble volante o múltiples volantes, varios módulos deben trabajar juntos a través del algoritmo de control.
Para pasillos estrechos, acoplamiento de paletas, logística de almacén o posicionamiento de alta precisión, el módulo de volante no solo debe poder girar. También necesita girar con precisión, detenerse suavemente y proporcionar una retroalimentación consistente.
Por Qué La Retroalimentación Y La Protección De Límites Son Importantes
Un módulo de volante AGV suele incluir una unidad de retroalimentación para informar el ángulo de dirección actual al sistema de control. Una retroalimentación precisa ayuda al vehículo a mantener la dirección y seguir la ruta planificada.
La protección de límite electrónica o mecánica ayuda a evitar que el ángulo de dirección exceda el rango seguro. En condiciones normales, el módulo no debe alcanzar con frecuencia el límite mecánico. La protección de límite mecánica se utiliza principalmente para situaciones anormales como errores de programa, fallas de sensores o fallas de límite electrónico.
Estos detalles pueden parecer pequeños, pero afectan directamente la fiabilidad. Si la retroalimentación es inexacta, el vehículo puede desviarse de su trayectoria. Si la protección de límite está mal diseñada, el motor de dirección, los engranajes o la estructura mecánica pueden dañarse.
Por Qué La Selección No Debe Basarse Únicamente En Las Especificaciones
Muchos proyectos comienzan la selección verificando la carga nominal, la velocidad, el diámetro de la rueda y el tamaño externo. Estos parámetros son importantes, pero no son suficientes.
Una mayor carga útil no solo significa elegir un módulo con una carga nominal más alta. Los ingenieros también deben considerar la distribución de la carga, el centro de gravedad, el impacto de la aceleración, la fuerza de frenado, la fuerza de giro y el margen de seguridad.
Un requisito de mayor velocidad no significa simplemente usar un motor más rápido. También puede afectar la relación de transmisión, la salida de par, la distancia de frenado, la estabilidad del control y el desgaste de las ruedas.
El espacio de instalación y la condición del piso también son importantes. Incluso si las especificaciones parecen adecuadas, el módulo aún puede ser difícil de usar si la altura de instalación, el espacio de rotación, los orificios de montaje, la dirección de salida del cable o el espacio de mantenimiento no coinciden con el diseño del vehículo. Los pisos como el epoxi, el hormigón, el almacenamiento en frío, las áreas polvorientas o las superficies aceitosas también pueden requerir diferentes materiales de rueda y niveles de protección.
Es por eso que HKT Robot no recomienda un módulo de volante solo por la carga nominal o el diámetro de la rueda. Revisamos el peso del vehículo, la carga útil, la velocidad, la condición del piso, el espacio de instalación y los requisitos de control juntos antes de sugerir un modelo adecuado o una dirección personalizada.
Qué Puede Ofrecer HKT Robot
HKT Robot se enfoca en componentes de sistemas de accionamiento AGV/AMR, incluyendo módulos de volante AGV, ruedas motrices, servomotores de 48V, servocontroladores, controladores y módulos de elevación y rotación.
Según las diferentes plataformas de vehículos y escenarios de aplicación, HKT Robot puede ofrecer soporte en:
- Selección del diámetro de la rueda y del material de la rueda recubierta de goma.
- Coincidencia de la capacidad de carga y el margen de seguridad.
- Evaluación de velocidad, par y relación de transmisión.
- Revisión de la altura de instalación, la estructura de montaje y la salida de cables.
- Coincidencia de servomotor de 48V y servocontrolador.
- Selección de codificador y método de retroalimentación.
- Configuración de freno y protección de límite.
- Evaluación de CANopen, EtherCAT u otras interfaces de control.
- Coincidencia integrada con controladores, ruedas motrices y módulos de elevación.
Para fabricantes de AGV, integradores de sistemas o clientes que desarrollan nuevas plataformas de robots móviles, HKT Robot puede ofrecer soporte no solo para un módulo de volante único, sino también para la coincidencia completa del sistema de accionamiento AGV/AMR.
Qué Información Nos Ayuda A Recomendar El Módulo Adecuado
Para evaluar el módulo de volante AGV o la solución de accionamiento personalizada adecuados, los clientes pueden proporcionar:
- Tipo de vehículo AGV/AMR
- Peso del vehículo y carga útil máxima
- Número de módulos de volante y diseño del chasis
- Velocidad objetivo, aceleración y requisito de pendiente
- Condición del suelo y entorno operativo
- Espacio de instalación, orificios de montaje y dirección de salida del cable
- Requisitos del sistema de control y protocolo de comunicación
- Si el módulo necesita trabajar con mecanismos de elevación o rotación
- Requisitos de ruido, desgaste de la rueda, ciclo de mantenimiento y piezas de repuesto
Cuanto más completa sea la información del proyecto, más fácil será recomendar un modelo de volante, una configuración de accionamiento o una dirección de personalización adecuados. También ayuda a reducir los riesgos de rediseño, puesta en marcha y posventa.
Conclusión
Un módulo de volante AGV puede parecer compacto, pero implica accionamiento, dirección, soporte de carga, retroalimentación, control, instalación y mantenimiento.
Una solución de volante AGV adecuada no solo debe hacer que el vehículo se mueva. Debe ayudar al AGV a operar de manera fiable en condiciones de trabajo reales, soportar un control estable, simplificar la puesta en marcha y facilitar el mantenimiento a largo plazo.
Si su proyecto se encuentra en la etapa de diseño de chasis AGV/AMR, selección de volante o adaptación del sistema de accionamiento, puede enviar a HKT Robot el peso de su vehículo, la carga útil, la velocidad objetivo, la condición del piso, el plano de instalación y los requisitos del protocolo de control. Nuestro equipo puede revisar el modelo de volante, la configuración del accionamiento, la adaptación del motor y el accionamiento, los requisitos del controlador y la posible dirección de personalización antes de la cotización.
